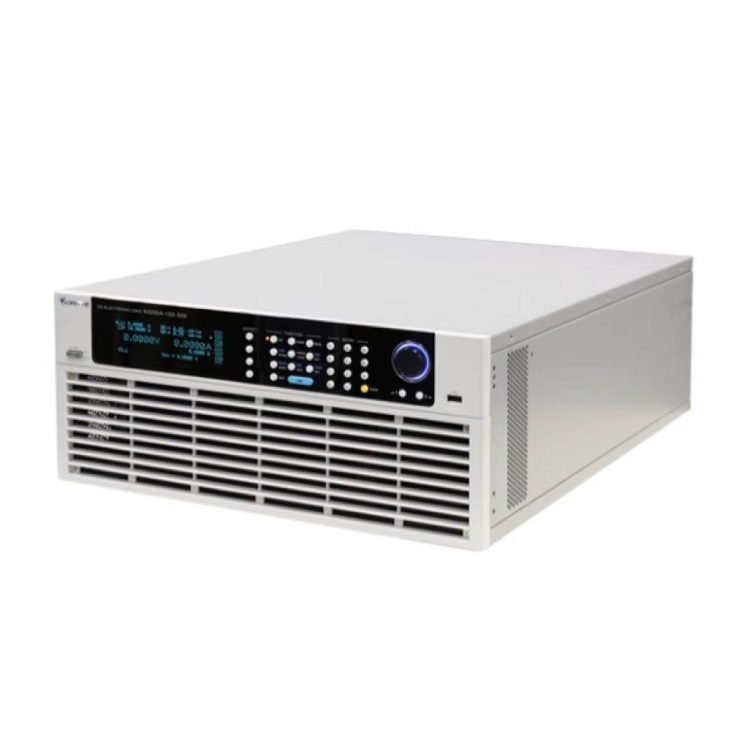

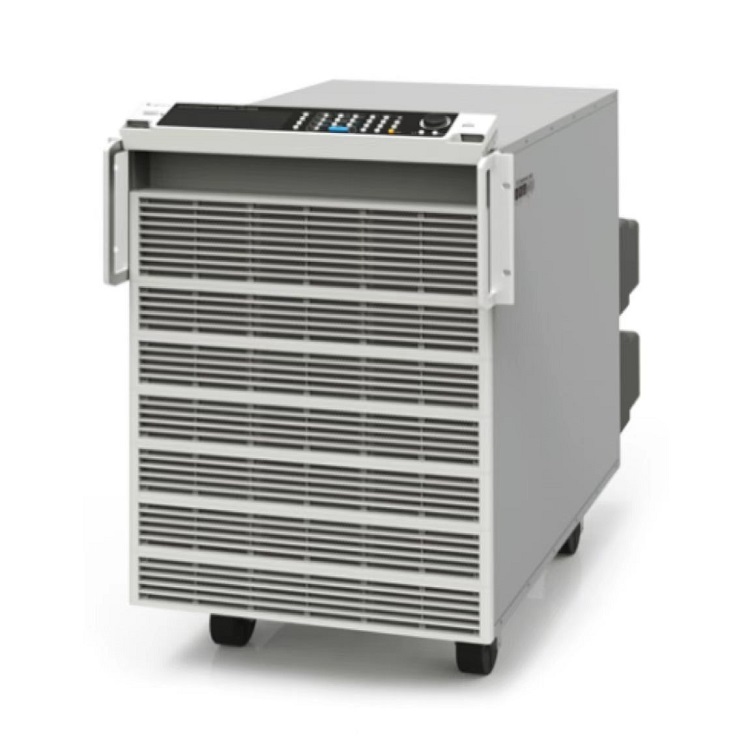

产品图片

产品介绍

63200A系列大功率直流电子负载，主要是供伺服器电源、A/D电源供应器、功率电子组件、车用电池、车用直流充电桩及一些电力电子组件等产品测试使用。高功率、并联功能、同步动态的专属能力，更有瞬间三倍额定功率的拉载能力，适合应用于车用电池与燃料电池等高功率的待测物测试。

63200A系列为60V、150V、600V、1200V，三种电压范围，功率范围由2kW至24kW、单一台 的蕞大电流可达2000A；透过并联，蕞大功率更可达240kW。大功率的电子负载主要可应用于测试车用充电桩与车用电池的放电。

全系列的型号，皆搭配使用者自定义波形(UDW)与外部讯号控制功能，可仿真真实的电流波形；主/从控制的能力，能让相同电压规格的63200A系 列电子负载进行并联使用，并且可达到同步动态 的功能: 自动变频动态扫瞄功能 (亦即不同频率的 负载仿真)以满足电源测试的需求。再者，亦提供255组的储存功能，并可随时呼叫使用者所储存的设定值。在自动化的测试上，此储存、呼叫的功能缩短测试时间。

在量测方面，63200A系列亦提供精准的量测功能，实时且精准的电压、电流量测，每个型号都具有三个档位；此外，短路测试是电源测试的必要测试项目之一，63200A系列提供的短路仿真功能，能有效解决电源测试及自动化测试的应用需求。

透过前面板的VFD显示器及旋钮，即可在63200A系列电子负载上做简易的操作与设定， 更能透过Ethernet、USB、GPIB和CAN BUS等接口进行远程有线或无线的控制。

内建的PWM风扇转速控制可减少风扇所造成的噪音。63200A系列还具有过电流、过功率、过温度的保护功能及过电压与正负极反向的告警机制，可大幅提高产品可靠性，是工程测试及自动测试系统整合得以信赖的产品。

产品特点

■ 额定功率 : 2kW, 3kW, 4kW, 5kW, 6kW, 8kW, 10kW, 12kW, 15kW, 18kW, 20kW, 24kW, 蕞高达240kW (并联)

■ 电压范围 : 60V、150V、600V、1200V

■ 电流范围：蕞高达2000A

■ 低电压操作特性 0.6V@1000A (Typical)

■ 定电流、定电阻、定电压及定功率操作模式

■ 定电阻+定电流、定电阻+定电压、 定电流+定电压等进阶操作模式

■ 主/从并联控制，并联数量高达10台

■ 静态与动态负载下进行同步动态控制

■ 使用者自定义波形(UDW)

■ 定阻抗(CZ)模式仿真电容性负载开机

■ 外部负载电流仿真

■ 高达50kHz的自动变频动态扫瞄 (Sweep)

■ 实时的电源供应器负载瞬时响应仿真 及电压峰值(Vpk+/-)量测

■ 可透过前面板直接编程255组时序

■ 高精准度的电压及电流量测

■ 高速且精准的数字化(Digitizing) 资料/量测撷取

■ 待测物过电流/过载保护时，电压、 电流及蕞大功率点(Pmax)的保护点量测

■ 时间量测、电池放电计时 ■ 瞬间过功率拉载 ■ 短路模拟 ■ 智能型风扇控制

■ 保护功能：过电流(可调) 、过温度、 过功率(可调)保护与过电压、反向告警

■ 标配USB界面

■ 选配Ethernet、GPIB 、CAN BUS界面

应用范围

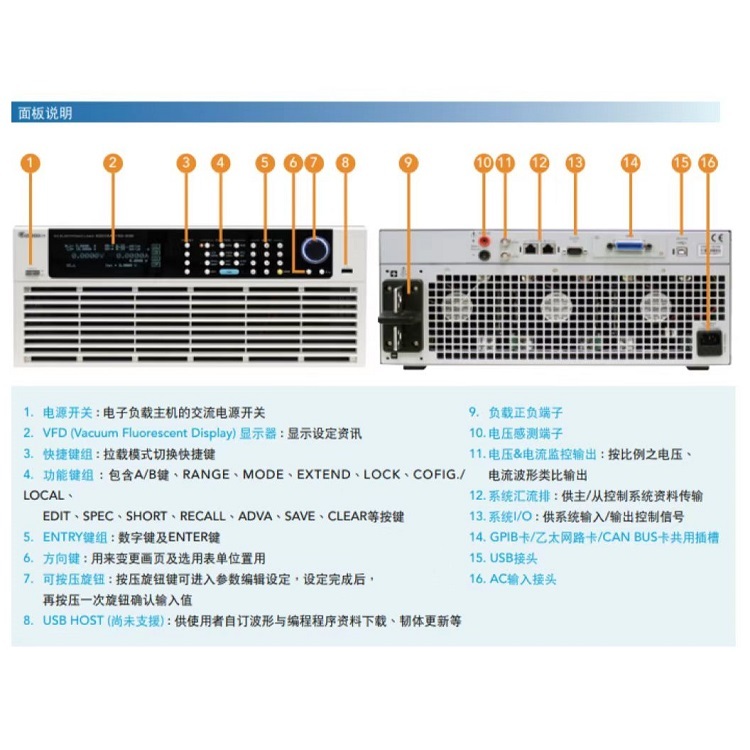

面板说明

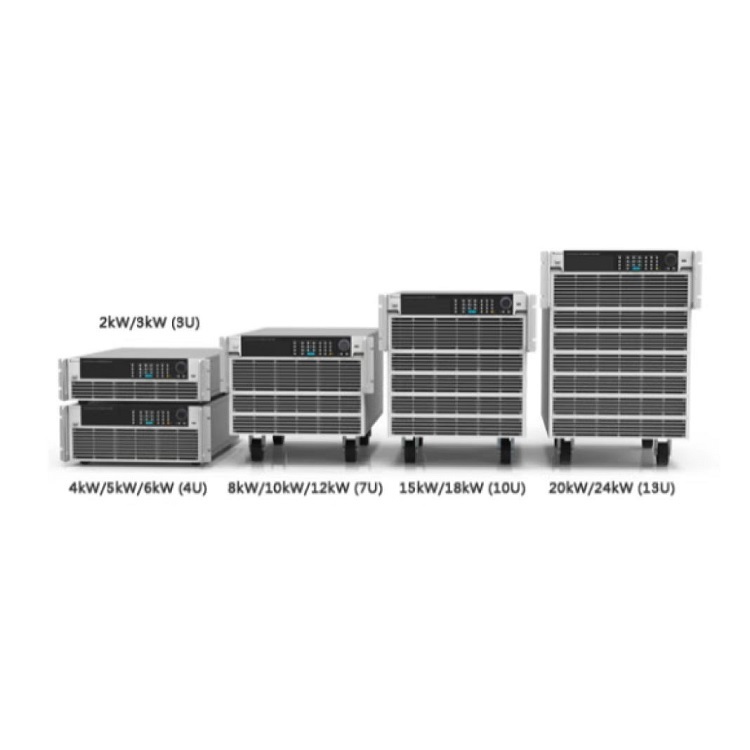

产品型号
