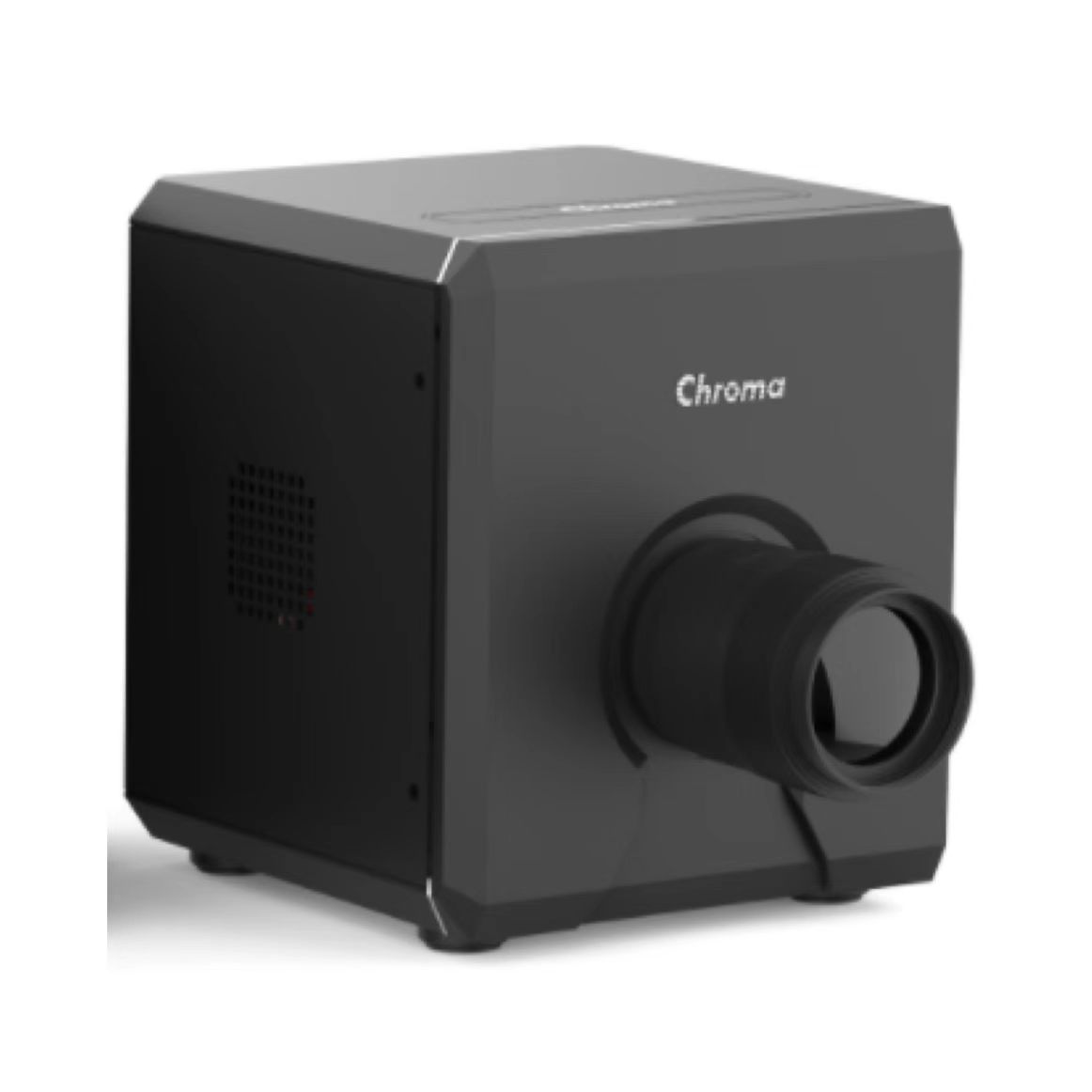

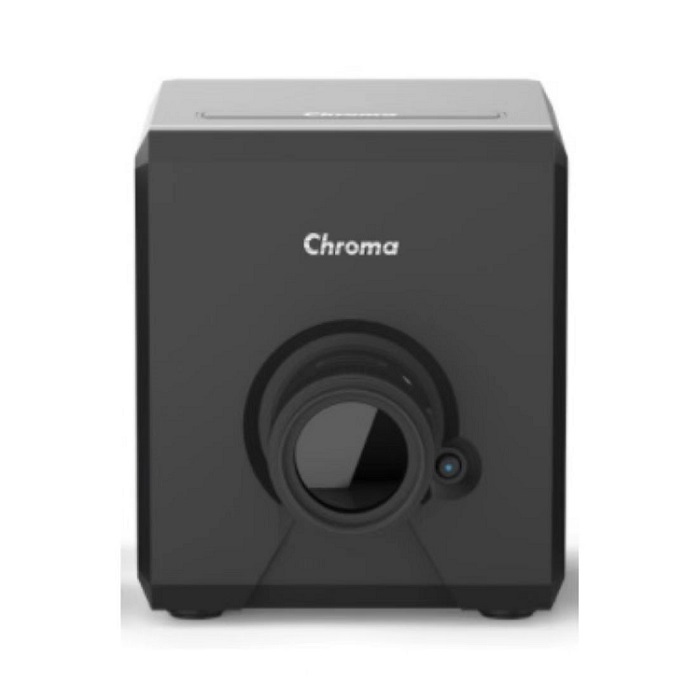

Chroma二维色彩分析仪71803系列配备高解析度科学级相机，使用电子致冷式CMOS搭配精密 的光学组件与电路设计，可提供准确、快速及高 重复度的量测，搭配与CIE响应匹配之滤镜与减光片，量测结果与人眼视觉感受接近，提供可应用于各种显示器的色度、亮度、对比度、均匀度及相关色温等量测。

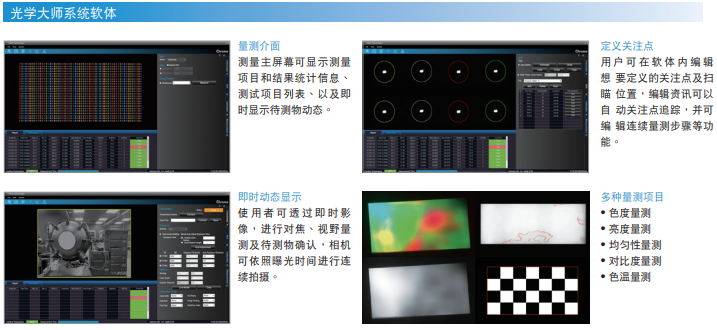

71803系列搭配光学量测所需完整的控制与分析软件，可提供简洁的设定和测量控制，对影像进行详细数据评估与分析，如相机的操作参数、曝光时间、相素合并等，并有CIE色度图做色彩分析、模拟真实色彩的拟色功能，提供用户校正功能，可自行对厂内标准仪器进行追溯校正。

影像质量上，7180二维色彩分析仪使用高解析度相机可进行面型的色度及亮度量测，非常适合 需快速及大量测点的应用，例如平板显示器的均匀度、LED/Mini LED的背光缺漏检测等。

使用单机标准软件时，可依据应用内容来设定所需数量的关注点，每一个关注点都可以取得独 立的色度及亮度，并可检测出各个发光组件的缺漏、色差、色偏等异常，以及涵盖对待测物均匀 性与对比度之量测功能，可对待测物取像后针对自定义的地方做各项分析，并内建ANSI标准规范5/9/13点量测，大幅提高操作便利性与效率。

为实现更高速的色彩光学检测方案，传输上使 用CoaXpress超高速信号接口，传输速率高达 6.25Gb/s，在四线同时传输的状态下更可高达 25Gb/s，在高分辨率的影像传输上提供更快速且稳定的传输质量。 针对产业别及检测项目可选配不同影像质量检测软件，提供光学量测软件的程序模板，让用户能快速开发适合的测试程序，满足显示器、背光模块及AR/VR产业的量产检测应用需求。

产品特点

■ 搭载12位高分辨率芯片

■ 配备TEC致冷芯片精准控温

■ 量测项目: 色度/亮度/对比度/均匀度/色温

■ 快速、精准的亮度及色彩量测

■ 支持自动/手动关注点定义功能 (ROI)

■ 内建ANSI 规范5 / 9 / 13点量测

■ 搭配CoaXpress超高速信号接口

■ 搭配匹配CIE之滤镜与人眼视觉感受接近

■ 可依据应用选配镜头 ■ 实时影像可依曝光时间进行连续取像

■ 提供光学量测所需完整的控制与分析软件

■ 图形化的操作接口

■ 自动测试报表产出

■ 可对影像进行详细数据评估与分析

■ 可应用于各类显示器及LED等各种光源量测

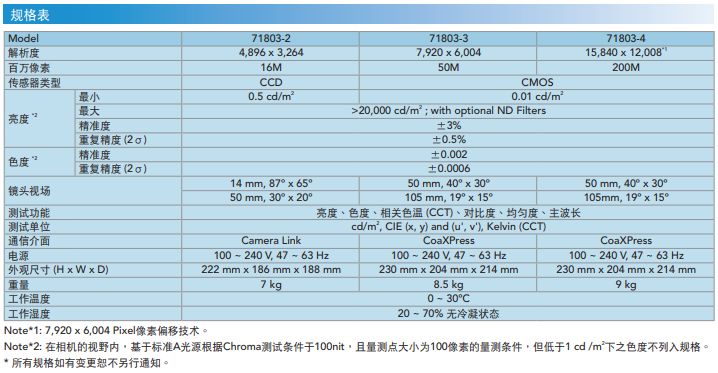

产品型号
