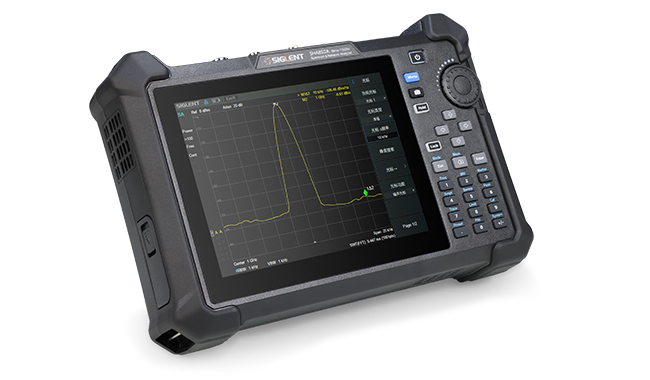

产品图片

产品特性

● 频谱分析频率范围：9 kHz - 3.6GHz / 7.5 GHz

● 天线和电缆测量频率范围：100 kHz - 3.6GHz / 7.5 GHz

● 显示平均噪声电平 DANL 低于-165 dBm/Hz

● 单边带相位噪声低于-104 dBc/Hz， 1 GHz 偏移 10 kHz

● 全带宽独立信号源和前置放大器

● 典型工作时间 4 小时，3.2 kg净重

产品介绍

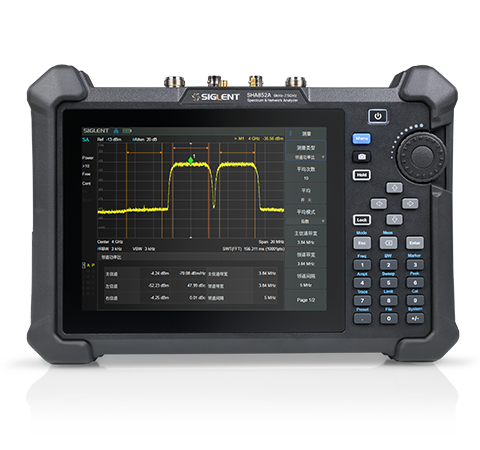

形态更轻盈，多场景适用

SHA800A系列手持式频谱分析仪频率范围 9 kHz~7.5 GHz，机身更轻盈，适合外出携带、手持操作，采用续航长达4小时的电池供电，并且可配置车载充电器和GPS定位功能，能满足各种场景下的现场测试，如通信基站，汽车OTA测试，频谱监测等。

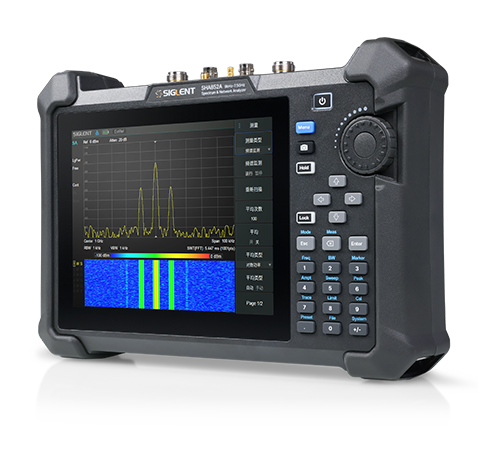

采用高集成度设计，可进行信号频域分析，陆地移动电台，无线数据网络测量，线缆、天线、器件测试，EMI干扰等测试。并且其射频性能优异，DANL低至-165 dBc/Hz，可有效识别小信号，单边带相位噪声仅为<-104 dBc/Hz @1 GHz, 10 kHz offset，媲美台式频谱分析仪。

电缆和天线测试模式

电缆和天线分析仪模式下可测量的频率范围为100 kHz~3.6 GHz；
支持故障点距离（DTF）、时域反射计(TDR) 、1端口电缆损耗、2端口插入损耗、回波损耗及VSWR测量功能。

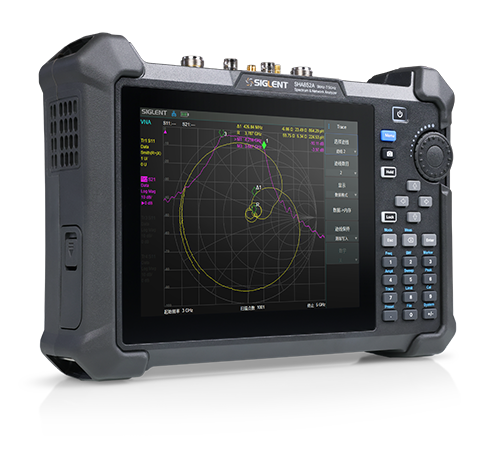

矢量网络分析模式

支持幅度和相位响应同时测量，矢量S11和S21参数同时测量；

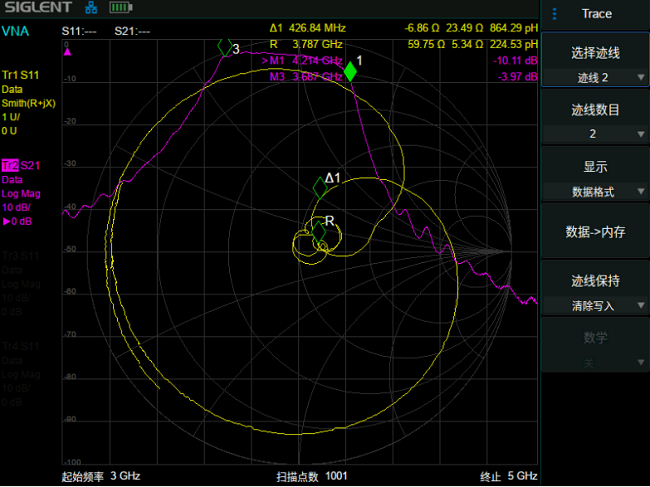

显示反射/传输系数，回波/插入损耗，相位，群时延，驻波比，Smith圆图，极坐标圆图等多种格式。

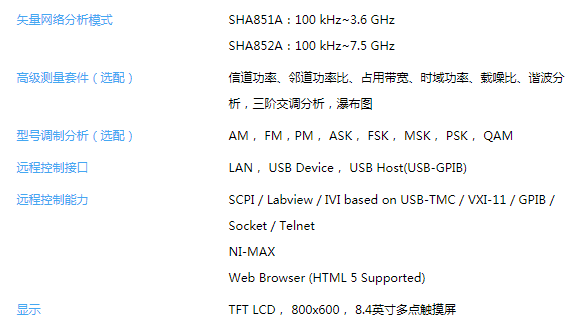

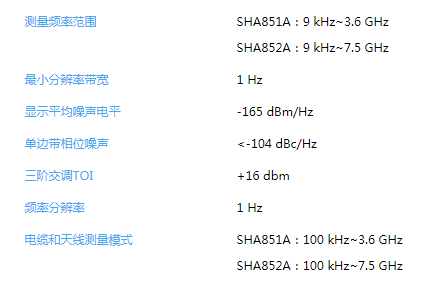

规格参数
