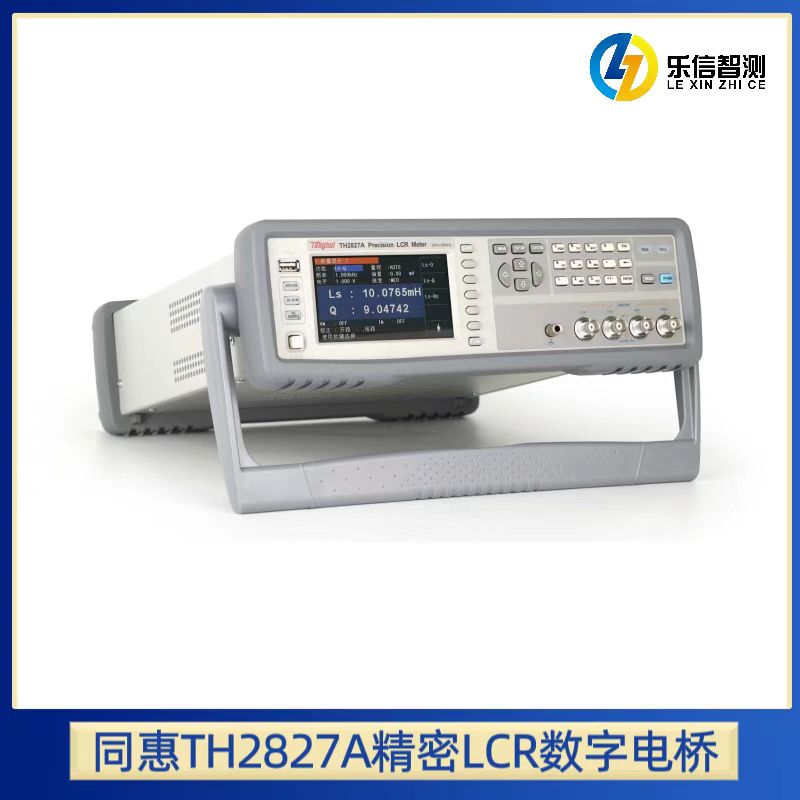

产品图片

产品简介

TH2827系列是具有多种功能和更高测试频率的新型LCR数字电桥，体积小，紧凑便携，便于上架使用。本系列仪器基本精度为0.05%，测试频率蕞高1MHz及10mHz的分辨率，4.3寸的LCD屏幕配合中英文操作界面，操作方便简洁。集成了变压器测试功能,提高了测试效率。仪器提供了丰富的接口，能满足自动分选测试，数据传输和保存的各种要求。

功能特点：

A.功能与界面

该仪器除了常规的LCR测试参数, 还集成了单组变压器测试功能,可以测试初/次级电感，初/次级直流电阻、互感、初次及电容等变压器常见参数，极大的提高了测试效率。

B.材料介电常数测试

TH2827系列配合专用材料测试夹具TH26077以及上位机软件可方便、精确的测量材料在不同频率下的介电常数。

基本准确度因子曲线：

注：测试信号电平：0.3Vrms – 1Vrms

上部数值（无括号的数值）适用于中速和慢速，

下部数值（括号中的数值）适用于快速。

性能特点

应用

■ 无源元件:

  电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析

■ 半导体元件:

   LED驱动集成电路寄生参数测试分析；变容二极管的C-VDC特性;晶体管或集成电路的寄生参数分析

■ 其它元件:

    印制电路板、继电器、开关、电缆、电池等的阻抗评估

■ 介质材料:

    塑料、陶瓷和其它材料的介电常数和损耗角评估

■ 磁性材料:

     铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估

■ 半导体材料:

    半导体材料的介电常数、导电率和C-V特性液晶材料：液晶单元的介电常数、弹性常数等C-V特性

■ 液晶单元:

    介电常数、弹性常数等C-V特性

技术参数
