产品介绍

OP6031/OP6032 是超高共模抑制比的光纤隔离电压探头。传统的差分探头的共模抑制比在高频段下降很快，导致准确测量高共模干扰电压下的小电压信号波形（比如测量半桥电路的上管的驱动电压）极其困难。OP6031/OP6032 釆用了高性能的激光器光纤信号传输系统，从而在整个工作带宽内具有超高的共模抑制比，可以帮助我们的客户用很低的成本完成这类挑战性的测量。

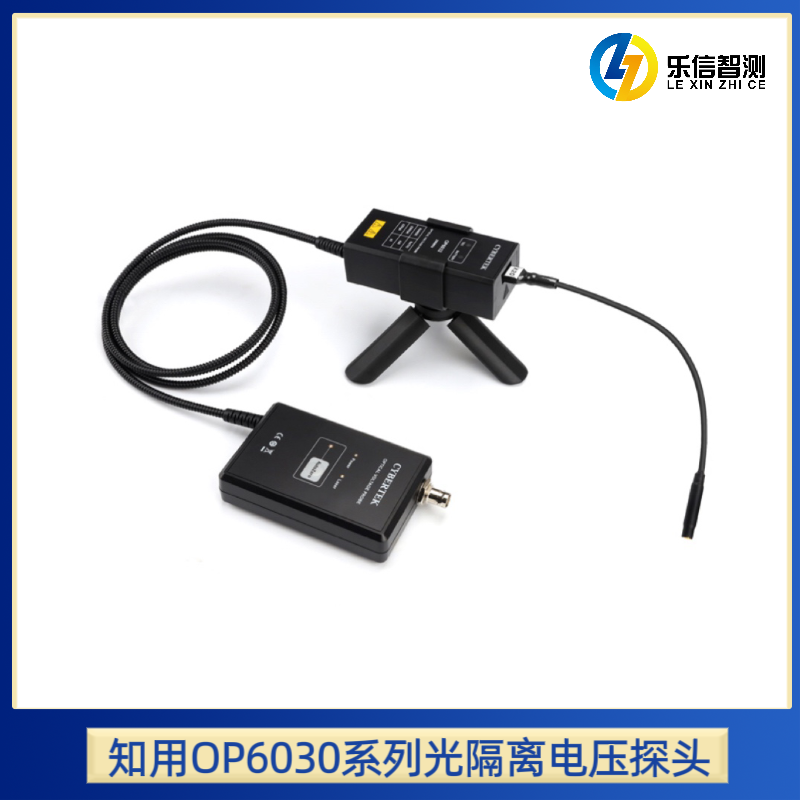

产品图片

产品特点

 带宽高达 200MHz
 隔离电压 60kV
 极高的共模抑制比
 在很宽温工作范围内具有很好的准确度
 双量程设计,可测量的差分电压为 30V/3V
 测量 Si/SiC/GaN 等功率器件的栅极电压驱动
 配合同轴分流器 CSD 系列，测量 Si/SiC/GaN 等功率器件的高频电流
 充电电池可以更换，所以本产品几乎无间断地工作

产品应用

可广泛用于开关电源﹑电机驱动器、新能源逆变器、变频器﹑照明电源﹑变频家电和其它电气功率装
置等的研发﹑调试或检修工作中。
 浮地信号测试
 测量 Si/SiC/GaN 等功率器件的栅极电压驱动。
 高共模电压情况下的差模小信号测量

产品说明

① 输入端口：USB 接口。连接产品的衰减器,标配 20X,选件 2X，可根据测量电压需要，选择相应的
衰减器。

② BATTERY 指示灯：绿色表示电量充足，黄色表示电量不足，请及时充电。

③ TEC 指示灯： 激光器温控指示灯，绿色表示温控系统正常工作，熄灭表示温控系统失效，工作不
正常。

④ 前端光发射器盒电源开关:不用时，关闭电源，节省电量。

⑤ 光缆连接线：连接前端光发送器和后端光接收器，长度约 1.4 米。

⑥ 电源接口：后端光电接收器 5V USB 电源接口。

⑦ 自动调零按键：实现输出信号的自动调零。

⑧ 调零指示灯：调零时该指示灯会亮，表示产品在调零。调零结束，滴滴两声后灯灭，表示调零成
功；如果调零结束后，指示灯常亮，并伴有蜂鸣器长鸣一秒钟，表示调零失败。

⑨ 激光指示灯：指示灯点亮表示有激光输入，指示灯熄灭表示无激光输入。

⑩ 电源指示灯：后端光电接收器电源指示灯。

11 输出信号：标准的 BNC 输出接口，用标配的 BNC 线连接到示波器。

① 衰减器：衰减器连接到探头端的是 USB 插头，另外一端连接到被测电路的是 SSMB 射频母插头。
衰减器有 20X 和 2X，分别对应的测量范围是±30V 和 3V,产品标配 20X 衰减器。用户可以根据被
测的信号大小选择合适的衰减器。用户需要自行设置示波器的衰减系数。

② SSMB 公插座:为获得较高的共模抑制比，用户可以把该插座直接焊接在被测设备的电路板上，也
可以焊接在被测的元件上。SSMB 公插座焊接到元件的连接线越短，共模抑制比越高。

③ SSMB 公插座转杜邦线接头:在对共模抑制比要求不高的场合，可使用该转接头，方便测量。

产品规格
