产品概述

目前对于电感的测试，通常是采用 LCR 电桥进行的。数字化的电桥是在被测的电感上加一个高频电压信号，通过电桥的自动平衡原理，测量电感的各种参数，如电感量，品质因数等。由于测量的电压是一个不超过 10V 的交流小电压，流过电感的电流也是一个几十毫安级的小电流，电桥测到的是小信号下的电感参数。这个方法一般是用在小信号的模拟电路上的电感元件的测量。众所周知电感是一个非线性化的元件，电感参数和流过的电流引起的电感的磁性材料的磁化状态有很大的关系。目前采用的是 LCR 电桥+偏流源测试方法的本质是在一个恒定的直流电流上叠加一个高频小信号去测量。这种传统电桥+偏流源的测试系统，不但价格昂贵，体积庞大，操作复杂，而且蕞大测试电流
只能在 200A 以内，已经远远跟不上电力电子新产品的发展。随着大功率电力电子和新能源产品的高速发展，功率电感的电流定额也日益增长，目前已经有超过1500A 电流的功率电感的需求。工程师蕞关心的是功率电感在大电流下的电感量衰减是否满足设计要求，是否饱和以及饱和的程度如何。这个问题对设计一个高可靠性低成本的电力电子和新能源产品至关重要。

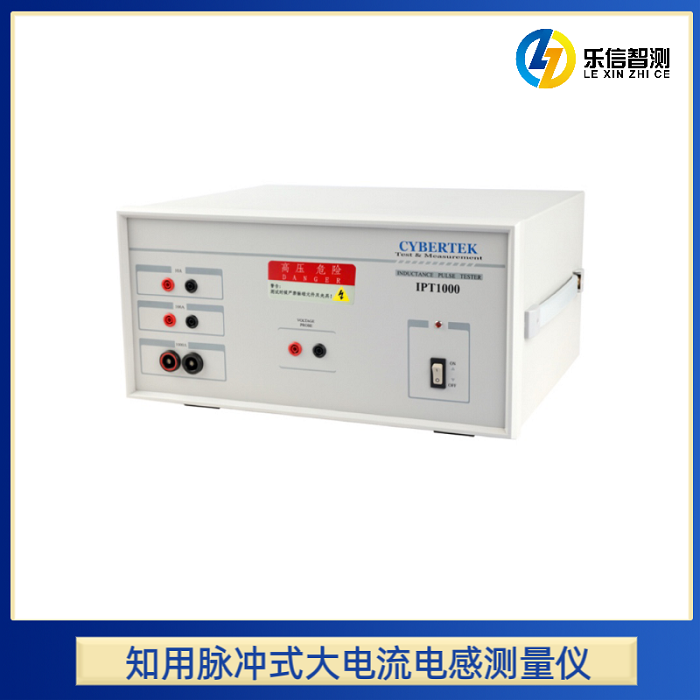

产品图片

产品特点

 测量增量电感和正割电感。
 测量简单快速。
 测量范围广泛，所有额定电流为 0.1A 至 1500A 的电感器均由该测量仪器覆盖。

产品参数
