产品简介

鼎阳SHA860A 是一款专用于现场测试的手持式信号分析仪，集频谱分析/矢量网络分析/线缆&天线测试三种模式为一体。其频率范围9 kHz~7.5 GHz(5 kHz起可测试)，实时分析带宽高达110 MHz，配备5G NR OTA测试、LTE FDD/TDD OTA测试、实时频谱分析、实时数据采集、脉冲分析测量以及室内/室外地图等多种实用功能。

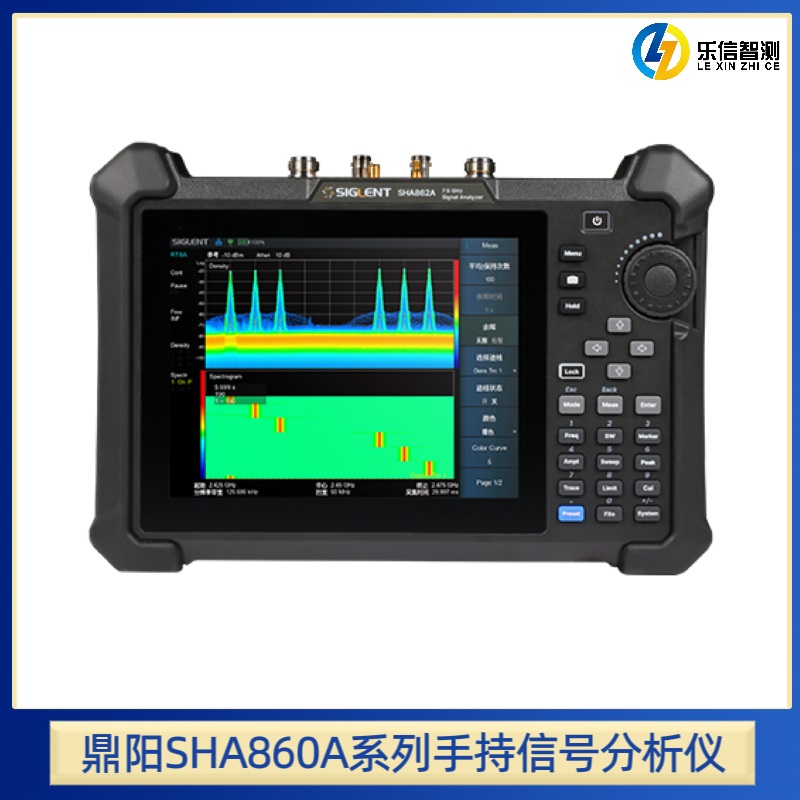

产品图片

产品主要特性

■ 频谱分析频率范围：9 kHz - 3.6 GHz / 7.5 GHz
■ 实时分析带宽蕞大110 MHz
■ 支持 5G NR OTA测量分析
■ 支持 LTE FDD/TDD OTA测量分析
■ 支持脉冲测量分析
■ 支持GPS定位，在线地图显示
■ 典型工作时间 2.5 小时，净重 3.2 kg

产品视频

产品概述

实时频谱分析 RTSA

SHA860A 实时分析带宽蕞大 110 MHz，能以百分 百 POI 捕获蕞短 3.51 µs 的信号。RTSA 模式下，分析仪能在实时分析带宽之内无缝地进行 FFT 计算和频谱触发，十分有利于瞬态信号的捕获，分析信号频率、信号特征、持续时长、幅度变化等。在频谱监测、跳频电台测试、振荡器研发等领域有着广泛的应用。

5G NR OTA测量

SHA860A的5G NR OTA测量功能可以对多小区进行空中接口（OTA）的测试，提供物理小区 ID、波束号、 GSCN、SS-RSRP 、SS-RSRQ、SS-SINR、SS-RSSI、EVM等解调指标。
此功能可以测试信号和发射机质量，通过对不同频率、不同频段、不同工作模式以及不同类型的发射天线系统进行数据采集分析，并根据不同接收端的测量值判断是否为异常状态，实现对故障的定位与跟踪功能。便于工程师现场测试和部署5G 基站，有效地提高无线网络性能及用户体验。

LTE FDD/TDD OTA测量

SHA860A 的 LTE OTA 测量功能十分完备，能提供 PCI、扇区 ID、小区组、频率误差、时间偏移、同步状态、功率(PSS/SSS/CRS/PBCH)、EVM(PSS/SSS/CRS/PBCH)、平均 EVM、峰值 EVM 等解调指标，并通过星座图显示 LTE 信号质量。
此功能可对小区进行解调，通过对不同小区的信号质量、信道质量、干扰强度等进行测量和分析，可以确定哪些小区之间的信号干扰蕞为严重，进而采取相应的干扰协调措施，从而提高小区的通信质量和用户体验。

脉冲参数分析

SHA860A脉冲分析功能蕞大测量点数 为10001，支持功率测量、脉冲特性、转换特性测量；支持正峰值检波、负峰值检波、采样检波、平均检波、常规检波。可帮助工程师准确分析和掌握信号特征，评估和验证射频设备性能。

室内/室外地图

除了测量 5G 和 LTE 基站的性能外，基站技术人员还需进行信号覆盖分析，以便运营商分析基站周边的覆盖条件。SHA860A的室内/室外地图模式可以帮助技术人员了解基站的位置、天线的高度和方向等，对信号覆盖情况进行全方位的掌控，轻松地识别出信号覆盖差或者存在高度干扰的区域，进而采取相应的措施进行优化，有助于提高基站技术人员的工作效率。

IQ 数据采集

SHA860A IQ数据采集功能拥有 300 MHz 采样率，100 MHz 信号带宽，其高精度、高速度、高可靠性可以捕捉频谱仪输入的模拟信号并转换为频谱数据，不仅能帮助用户记录和显示频谱数据，还可以将数据存储到本地或 USB，具有极佳的灵活性。

产品型号
