信号源是电子工程师常用的一种测量仪器，而信号源又分很多种，包括正弦波信号源，函数发生器、脉冲发生器、扫描发生器、任意波形发生器、合成信号源等。一般来讲任意波形发生器，是一种特殊的信号源，综合具有其它信号源波形生成能力，因而适合各种仿真实验的需要。

今天，乐信智测就针对这种特殊的信号源——任意波形发生器进行介绍。任意波形发生器是仿真实验的最佳仪器，我们传统都认为信号源主要给被测电路提供所需要的已知信号（各种波形），然后用其它仪表测量感兴趣的参数。可见信号源在电子实验和测试处理中，并不测量任何参数而是根据使用者的要求，仿真各种测试信号，提供给被测电路，以达到测试的需要。

一、函数功能，仿真基础实验室设计人员的环境

众所周知，在我们的基础实验中（如大学电子实验室、科研机构研究实验室、工厂开发实验室等），我们设计了一种电路，需要验证其可靠性与稳定性，就需要给它施加理想中的波形以辨别真伪。如我们可使用信号源的DC补偿功能对固态电路控制DC偏压电平；我们可对一个怀疑有故障的数字电路，利用信号源的方波输出作为数字电路的时钟，同时使用方波加DC补偿产生有效的逻辑电平模拟输出，观察该电路的运行状况，而证实故障缺陷的地方。利用任意波形发生器这方面的基础功能，能仿真您基础实验室所必须的信号。

二、任意波形，仿真模拟更复杂的信号要求

在我们实际的电子环境所设计的电路在运行中，由于各种干扰和响应的存在，实际电路往往存在各种信号缺陷和瞬变信号，这些情况的发生，如在设计之初没有考虑进去，有的将会产生灾难性后果。确认电路对这样一个状况敏感的程度，我们可以避免不必要的损失，该方面的要求在航天、铁路和一些情况比较复杂的重要领域尤其重要。

由于任意波形发生器特殊的功能，为了任意增强波形生成能力，它往往依赖计算机通讯输出波形数据。在计算机传输中，通过专用的波形编辑软件生成波形，有利于扩充仪器的能力，更进一步仿真模拟实验。同时由于编辑一个任意波形有时需要花费大量的时间和精力，并且每次编辑波形可能有所差异这样有的任意波形发生器，内置一定数量的非易失性存储器，随机存取编辑波形，有利于参考对比；或通过随机接口通讯传输到计算机作更进一步分析与处理。

三、下载传输，更进一步实时仿真

在一些航空、交通制造业等领域中，有些电路运行环境很难估计，在实验设计完成之后，在现实环境还需要作更进一步实验，有些实验的成本很高或者风险性很大（如火车高速实验时铁轨变换情况、飞机试机时螺旋桨的运行情况等），人们不可能长期作实验判断所设计产品（例如高速火车、飞机）的可行性和稳定性等；我们就可利用有些任意波形发生器波形下载功能，在作一些麻烦费用高或风险性大的实验时，通过数字示波器等仪器把波形实时记录下来，然后通过计算机接口传输到信号源，直接下载到设计电路，更进一步实验验证。

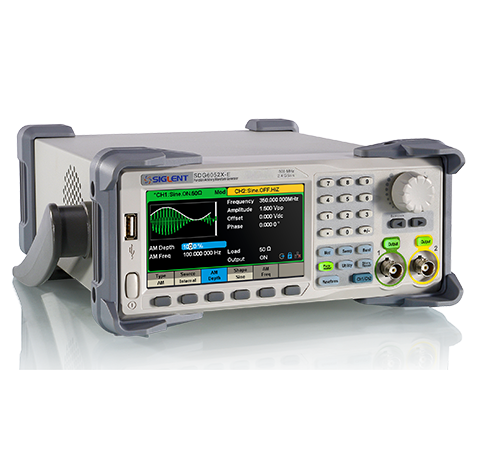

综上，任意波形发生器是电子工程师信号仿真实验的最佳工具。我们选购时除关心传统信号源的缺陷——频率精度、频率稳定度、幅度精度、信号失真度外，更应关心它编辑与波形生存和下载能力，同时也要注意它的输出通道数，以便同步比较两信号的相移特性，更进一步达到仿真实验状态。下面乐信智测工程师就来为大家分享一款功能强大的鼎阳SDG6000X-E任意波形发生器。
