示波器是什么

示波器是一种电子测试和测量仪器，以 X-Y 图的形式以图形方式显示电信号。在这里，水平（X）表示时间，垂直（Y）轴表示电压大小。因此，示波器本质上显示电信号电压如何随时间变化的图表。

万用表也测量电信号的电压，而示波器通过使用波形直观地表示信号，将这种测量提升到一个新的水平。通过绘制此类波形，可以轻松解释信号的基本属性，例如幅度、频率、周期、上升和下降时间等。

例如，如果您正在设计 12V 电源，万用表只能显示电源的输出是否为 12V。另一方面，示波器可以显示输出功率的波形，您可以在其中分析噪声、纹波、开关频率等，并进行任何改进或校正。

基本上，示波器有两种类型，模拟和数字。这种分类只有在 1990 年代数字存储示波器开发后才变得重要。

模拟示波器

模拟示波器，它使用阴极射线管来显示波形。屏幕上涂有荧光物质，只要被电子束集中就会发光。当连续的荧光点亮起时，您可以看到信号的再现图形。为了使示波器稳定地显示波形，必须使用触发。当显示屏上的整个波形迹线完成时，示波器会等到特定的事件发生后（例如，上升沿超过某个电压值）再次开始显示迹线。未经触发的显示画面是没有用处的，因为它显示的波形并不稳定（同样适用于下面将会讨论的 DSO 和 MSO 示波器）。

模拟示波器非常实用，因为荧光点会继续发光一段时间而不会马上消失。您可以在几个彼此重叠的示波器迹线上看到信号的毛刺或不规则性。由于当电子束击中屏幕时便会显示波形，所以显示信号的亮度与实际信号的亮度有关。这使显示屏与三维显示屏类似（换句话说，x 轴代表时间，y 轴代表电压，而 z 轴则代表亮度）。

模拟示波器的不足之处是无法使显示画面 “固定”，从而使波形停留较长的时间。当荧光物质不再发光时，该部分的信号也随之消失。此外，您无法自动执行波形测量，必须使用显示屏上的网格线进行手动测量。电子束在进行水平扫描和垂直扫描时存在一个速度上限，这会导致模拟示波器可显示的信号类型也十分有限。尽管模拟示波器目前还拥有不少用户，但其销量大不如前。数字示波器已经成为用户的主流选择。

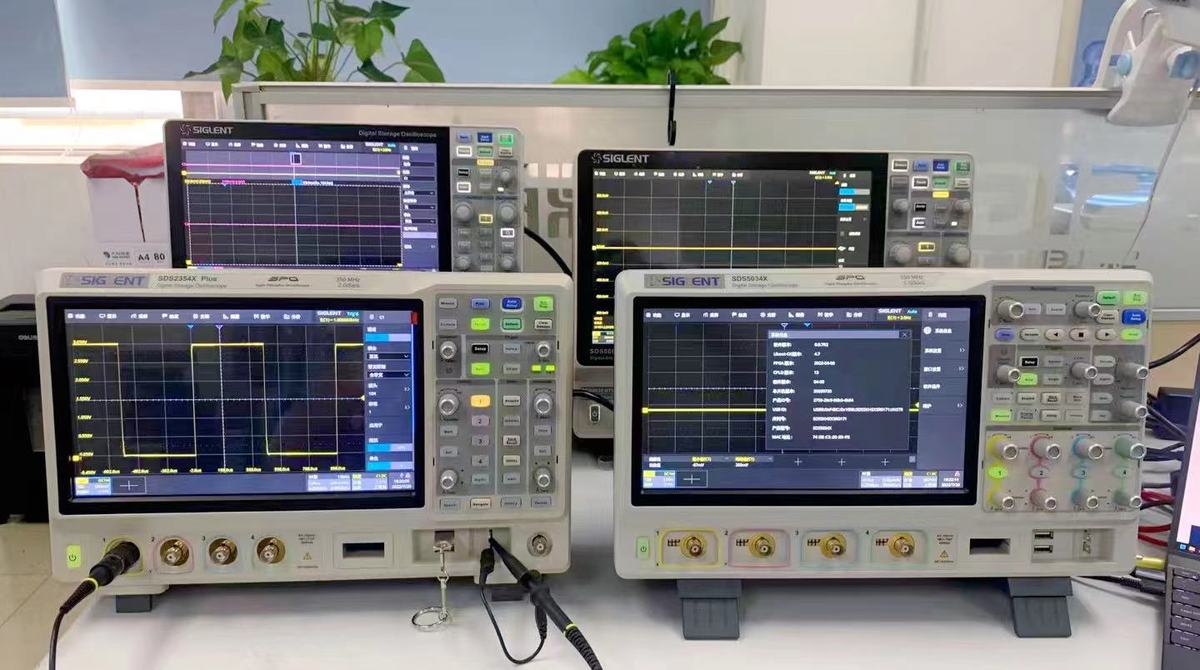

数字示波器

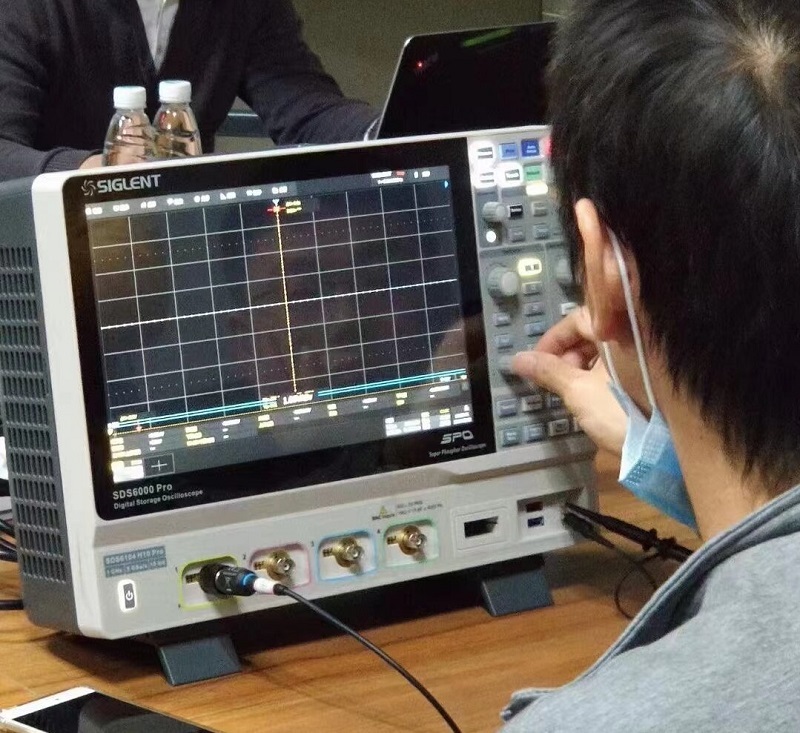

数字存储示波器（通常称为 DSO）是为了弥补模拟示波器的诸多不足而发明的。 DSO 输入一个信号，并通过模数转换器将其数字化。衰减器会调整波形。垂直放大器会在波形传到模数转换器（ADC）时做进一步的调整。ADC 会对收到的信号进行采样和数字转换，随后将这个数据存入存储器中。触发器会寻找触发事件，而时基会调整示波器的时间显示。在示波器显示信号之前，微处理器系统可以执行您指定的其他后期处理任务。

数据以数字形式表示，可使示波器执行各种波形测量。信号可以无限期地存放在存储器中，也可打印或通过闪存、LAN、 USB 或 DVD-RW 传输到计算机中。事实上，您还能通过软件提供的虚拟前面板在计算机上控制和监测示波器。

数字存储示波器用于各种应用。生物医学工程师使用它们来测量来自人体的电信号，例如心跳和脑电波。电信工程师使用 DSO 测试手机和其他通信设备。航空航天工程师用它们来测试飞机部件，同时汽车工程师使用它们来测试车辆电子系统。设计工程师使用 DSO 来验证其设计的性能。

数字存储示波器的组件数字存储示波器通常具有五个主要组件：显示器、垂直输入通道、水平输入通道、触发器、模数转换器。显示器用于可视化正在测量的电信号；垂直输入通道用于测量信号的振幅；而水平输入通道用于测量信号的频率；触发器用于启动和停止测量过程。

数字存储示波器有两种操作模式：单次和重复。在单次模式下，示波器采集并存储一个信号。在重复模式下，示波器连续采集和存储信号。

数字示波器的几个优势：

更加准确和精确；

拥有更宽的动态范围；

可轻松连接到计算机进行存储和分析；

可以测量非常快的信号，这些信号很难或不可能测量 模拟示波器；

具有自动测量和分析采集数据的功能。
