随着消费电子，汽车，物联网，工业自动化规模不断扩大，各行业都在寻求一个更高效更有性价比的方法对多路电压，电流等参数进行精确监测，从而提高系统的可靠性。

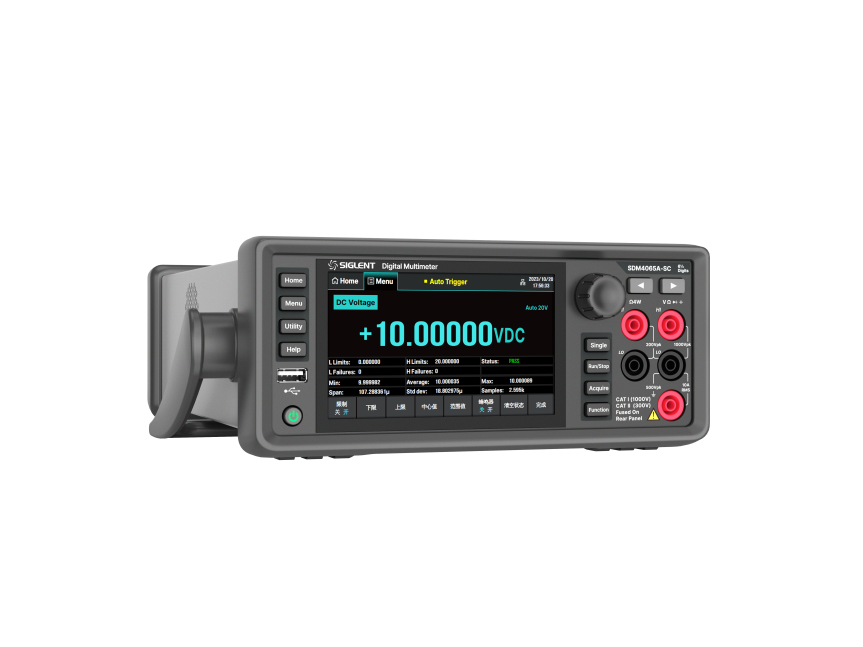

SDM4065A 是一款 6½ 位双显数字万用表，它是针对高精度、多功能、自动测量的用户需求而设计的产品，集基本测量功能、多种数学运算功能，电容，温度测量等功能于一身。

通过扫描卡，用户可以轻松地将SDM4065A-SC前面板的单个测量通道拓展为一个16个测量通道的多通道采集系统。本文主要介绍SDM4065A-SC提供丰富的多通道测量功能，以及如何通过上位机软件更方便地控制设备更直观地观察数据变化趋势。

挑战

传统的万用表只提供一个通道进行测量。然而对于一些需要测量多个通道的场合，同时使用多台单测量通道的万用表进行测量，在数据记录监测方面效率太低。尤其是在工业生产方面，直接使用多台万用表组成一个多通道采集系统，成本会很高，并且需要特殊的上位机配合。一款支持多通道采集的万用表在这个场合中是不可或缺的。

解决方案

SDM4065A-SC多通道数据采集系统针对多通道、多种信号测量等应用，无论是在产品性能测试还是生产过程中的自动化测试上，都提供了精密的测量功能和灵活的信号连接功能。

SDM4065A-SC包含万用表主机和一个16通道的扫描卡。该设备展现出卓越的测量精度与广泛的测量功能，是一款功能全面的万用表。

16个扫描通道中包括4个电流通道，12个多功能测量通道，这些通道支持多种测量类型，覆盖DCV、DCI、ACV、ACI、2WR、4WR、CAP、频率、连续性、二极管、温度（热电偶和 RTD）等，以便客户针对不同的应用场景进行高精度测试。

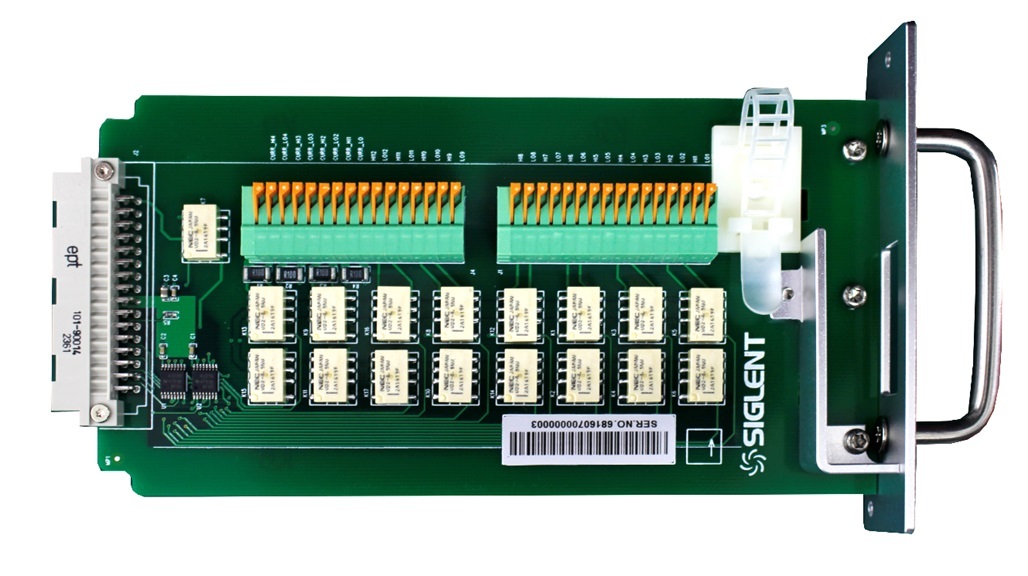

图1  SC1016扫描卡

如图1，主机通过继电器，可以轻松拓展到16通道测试。

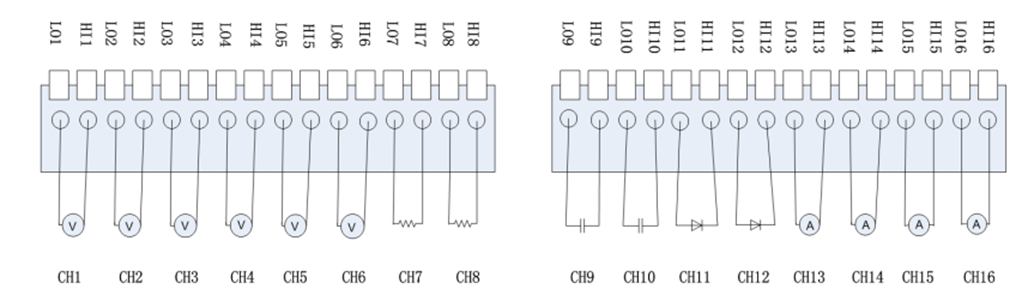

图2 2线测试方式（电压、电流、2W 电阻、电容、频率、连续性、二极管、温度）

如图2的二线测量连接方式，可同时使用蕞大16个通道进行测量。

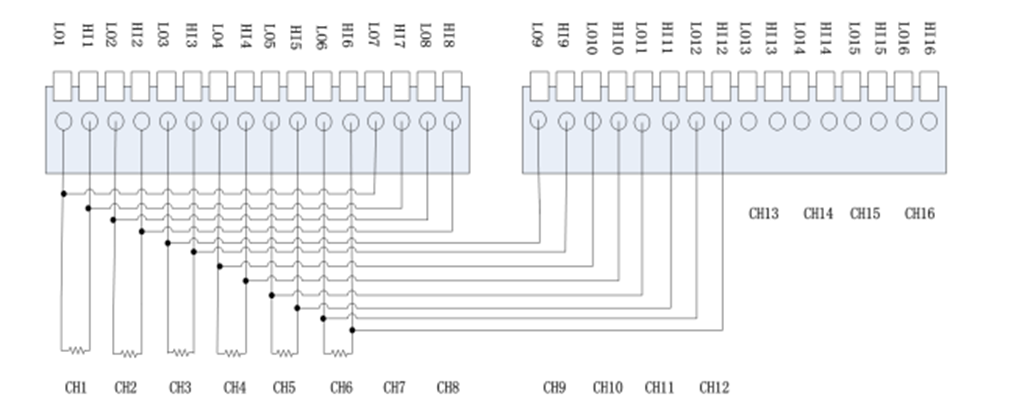

图3 4 线电阻测量方式

在对电阻测量更高精度要求的时候，也可以如图3接线，进行四线电阻测量。

图4 上位机软件EasyDMM-X

      SIGLENT提供免费的上位机软件EasyDMM-X。它能支持多台设备的连接，并同时与多台设备通讯，保存/加载配置，支持导出数据至文件存储，通过图像展示数据变化趋势，读取扫描卡多通道数据 ，且支持自动开始，自动结束测量功能。

操作步骤

如何测量12路通道数据以及通过EasyDMM-X观察，记录多通道数据？

以下为详细的操作步骤，可供参考：

1.    根据图2的连接示意图，连接上12个通道；

2.    打开上位机软件EasyDMM-X，选中对应的型号，添加设备（支持网络连接/USBTMC）；

3.    切换到扫描数据面板，配置测试所需通道的设置，选择打开对应的通道；

4.    此时可以选择立刻扫描，或者设置在特定时间执行扫描，见图5；

5.    扫描一段时间后，选择手动暂停或者特定时间暂停；

6.    打开扫描图像面板观察数据变化（见图6），并保存扫描数据。

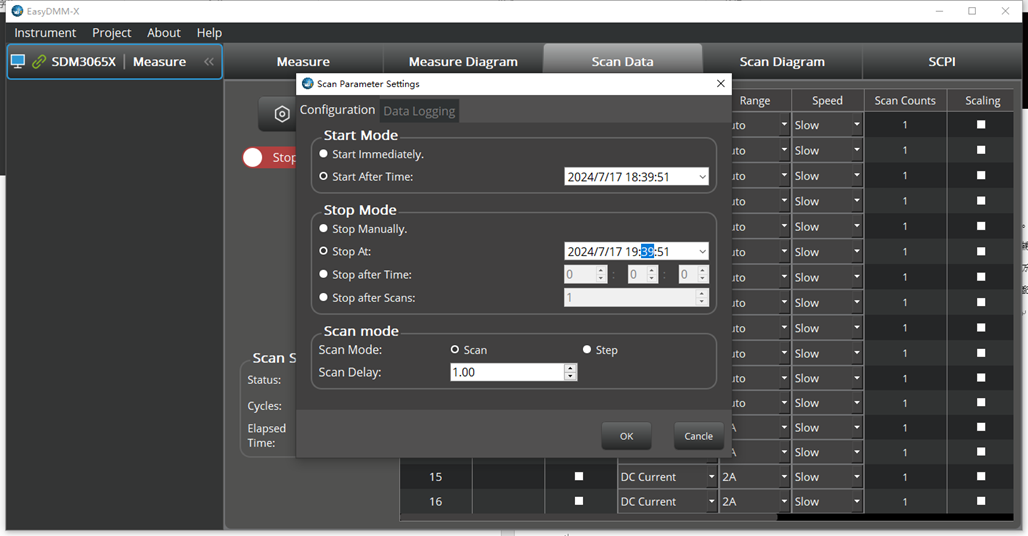

图5 EasyDMM-X扫描设置

图6 多通道扫描卡测量结果

小结

SDM4065A-SC提供了丰富的测量功能以及出众的测量精度，并且测量功能成功覆盖到扫描卡上。通过扫描卡，用户可以轻松地将前面板的单个测量通道拓展为一个16个测量通道的多通道采集系统。辅以SIGLENT提供的上位机EasyDMM-X，用户可以通过上位机远程控制万用表，根据不同测试场景设置和保存不同配置信息，在不同的测试场景中更轻松调用对应的配置文件，通过数据图像面板随时检测数据变化趋势，为使用提供了极大的便利性和灵活性。

来源：鼎阳智库
