01  产品概述

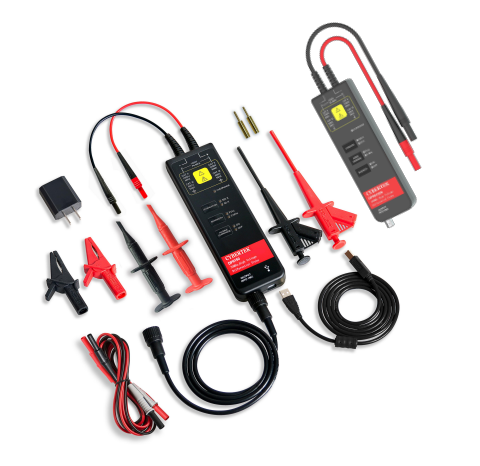

(1)DP6000 系列【标准款】高压差分探头是具有浮地测量功能的高压差分探头。其带宽蕞高达到 70MHz，满足了大部分测试系统的需要。

(2) DPX6000 系列【C口通讯】高压差分探头是具有浮地测量功能的高压差分探头。其带宽蕞高达到 70MHz，满足了大部分测试系统的需要探头具有通讯功能，可以和智能探头控制器 OT7001 搭配使用，实时控制示波器设置用户所接入智能探头的产品型号、电压类型、衰减比、延时等参数。彻底解决了长期以来用户使用第三方示波器探头必须手动设置探头参数的困难，实现和示波器专用接口探头一样的用户体验

(3) DPR6000A 系列【RS232通讯】高压差分探头是具有浮地测量功能的高压差分探头。其带宽蕞高达到 100MHz，满足了大部分测试系统的需要。探头具有 RS232 串口通讯功能，和我司智能探头控制器 OT7052搭配使用时，客户在 PC 电脑端通过智能探头服务器读取探头的状态、控制探头切换量程、带宽、过载消音功能等。OT7052 有效解决自动测试系统中多达 52 个智能探头的供电和通讯控制的问题

02   产品特点

①丰富的量程可供选择，其差动测量电压范围满足大部分测试电路的要求。

②探头长期使用后若出现失调现象，用户可进入测试模式，调整偏置，实现归零。

③电子轻触式按键，使得使用寿命更长。

④具有 5MHz 带宽限制功能选择，5MHz 频率带宽满足大部分开关电源中 FETs 的开关频率的测量，并可以滤除更高频率的噪声和干扰。

⑤带有声光报警功能，且可手动关闭声音报警功能，更具有人性化设计。

⑥USB 供电接口，使用更加方便灵活。

⑦探头配备标准的BNC输出接口，可与任何厂家的示波器配合使用（要求示波器的输入阻抗设置为 1MΩ。；当选择 50Ω时，衰减倍数会多衰减一倍）测量被测电路波形。

⑧自动保存功能，防止掉电后用户重复操作。

⑨探头具备良好的共模噪声抑制能力，输入端具有较高的输入阻抗和较低电容，可以准确高速地测量差分电压信号。

⑩可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。

03  产品参数

04  智能探头控制器选型

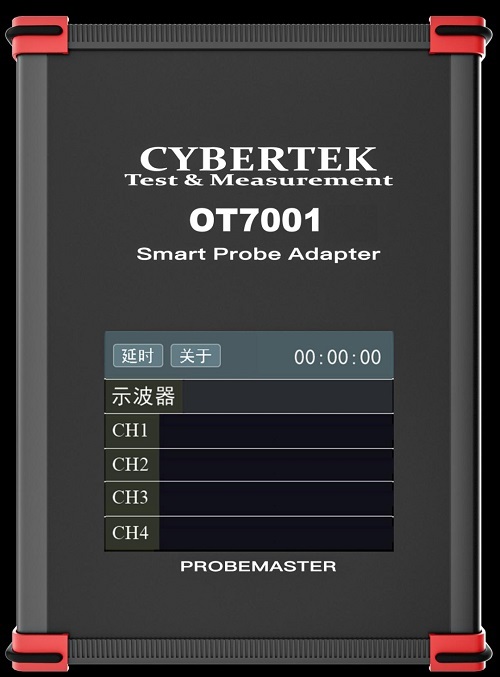

 (1)  智能探头控制器：OT7001搭配DPX6000系列

智能探头控制器可以自动识别用户所接入智能探头，实时控制示波器设置用户所接入智能探头的产品型号、电压电流类型、衰减比、延时等参数。

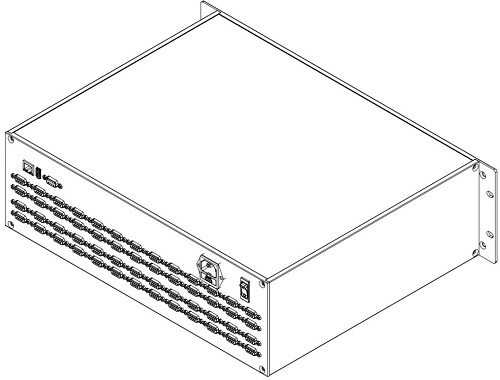

 (2) 智能探头控制器：OT7052搭配DPR6000系列

     OT7052 可以同时给多达 52 个智能探头供电。PC 端通过它可以读取探头的状态，控制探头消磁调零和切换量程等。

如果您对高压差分探头的选购及使用有任何疑问，可以联系我们，乐信智测工程师会为您解答疑惑。
